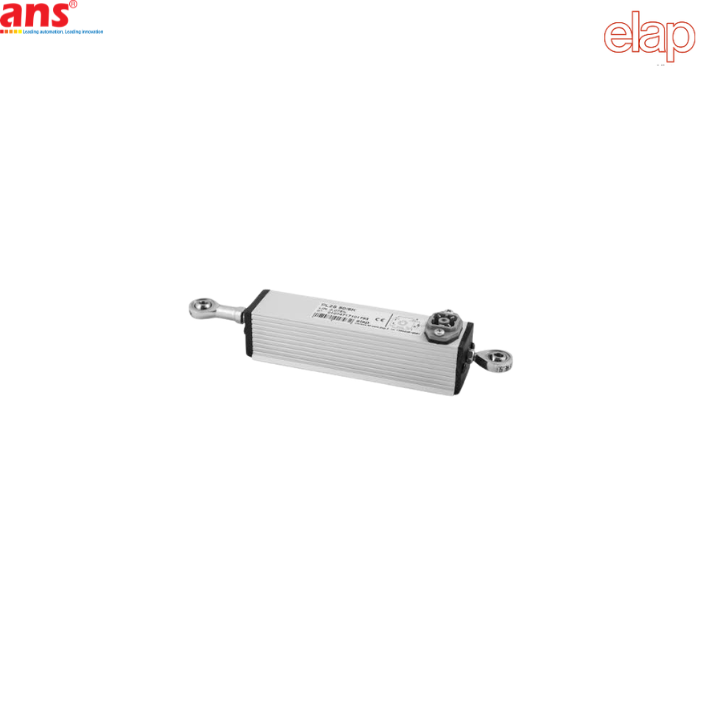

Biến trở tuyến tính E0203A502 Elap Việt Nam
Xuất sứ: Ý
Nhà cung cấp: ANSHanoi
Hãng sản xuất: ELAP Việt Nam
Ứng dụng sản phẩm: Automotive
Ms Bích NgàBiến trở tuyến tính E0203A502 Elap Việt Nam
Biến trở tuyến tính E0203A502 Elap Việt Nam Đo hành trình piston xi lanh khí nén/thủy lực, máy ép, máy gia công, máy tự động hóa và các cơ cấu chuyển động tuyến tính.
Thông tin Biến trở tuyến tính E0203A502 Elap Việt Nam
Thông số Biến trở tuyến tính E0203A502 Elap Việt Nam
E0203A502 là biến trở tuyến tính (Linear Motion Potentiometer) thuộc dòng PL2S200 của ELAP, được thiết kế để biến đổi chuyển động tuyến tính của trục thành sự thay đổi điện trở.
Với hành trình 200 mm, điện trở danh định 5 kΩ và độ tuyến tính ±0,075%, E0203A502 phù hợp cho các ứng dụng cần phản hồi vị trí tuyến tính với độ chính xác cao.
Khác với cảm biến vị trí từ giảo hoặc encoder, E0203A502 hoạt động theo nguyên lý potentiometer: vị trí của cần trượt thay đổi điểm tiếp xúc trên phần tử điện trở, từ đó tạo ra tín hiệu điện áp tương ứng với vị trí.
Trong các hệ thống tự động hóa, nhiều cơ cấu không chỉ cần biết:
Đã tới vị trí → Có / Không
mà cần biết:
Đang ở vị trí bao nhiêu mm?
Ví dụ:
- Piston đang ở 50 mm hay 150 mm?
- Bàn trượt đã đi được bao nhiêu?
- Cơ cấu có đạt đúng vị trí đặt hay chưa?
- Hành trình thực tế có bị sai lệch không?
Với E0203A502, chuyển động cơ khí được biến đổi thành tín hiệu điện trở/điện áp tương ứng với vị trí.
Vì vậy, thiết bị có thể được sử dụng làm feedback vị trí cho:
- PLC.
- Bộ điều khiển analog.
- Bộ điều khiển servo.
- Vi điều khiển.
- Hệ thống DAQ.
- HMI/SCADA thông qua module analog.
Đặc biệt, ưu điểm của potentiometer tuyến tính là độ phân giải gần như vô hạn về mặt điện trở, phù hợp khi cần tín hiệu vị trí liên tục và mượt.
| Thuộc tính | Thông số |
|---|---|
| Loại thiết bị | Biến trở tuyến tính |
| Model | E0203A502 |
| Hãng | ELAP |
| Dòng sản phẩm | PL2S200 |
| Nguyên lý | Potentiometer tuyến tính |
| Hành trình điện | 200 mm |
| Hành trình cơ khí | 200 mm |
| Điện trở | 5 kΩ ±20% |
| Độ tuyến tính | ±0,075% |
| Số track | 2 |
| Trục dẫn | Ø6 mm |
| Tốc độ tối đa | 5 m/s |
| Độ phân giải | Gần như vô hạn |
| Tuổi thọ cơ khí | Khoảng 100 triệu chu kỳ |
| Vật liệu thân | Nhôm anodized |
| Flange | Nylon gia cường sợi thủy tinh |
| Kết nối | Radial 4-pin |
| Cáp | Khoảng 1 m |
| Cấp bảo vệ | IP65 |
| Nhiệt độ làm việc | -20…+80°C |
Ứng dụng thiết bị Elap Vietnam
- Đo hành trình piston xi lanh khí nén
- Đo hành trình piston xi lanh thủy lực
- Máy ép thủy lực
- Máy ép nhựa
- Máy dập
- Máy CNC
- Máy công cụ
- Cơ cấu servo
- Robot công nghiệp
- Máy đóng gói
- Thiết bị nâng hạ
