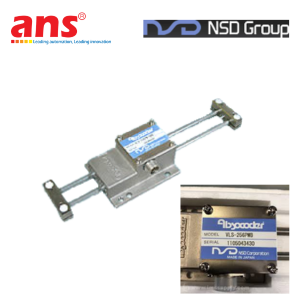

Bộ mã hóa vòng quay VLS-256PW 200B NSD Vietnam
Xuất sứ: NHẬT BẢN
Nhà cung cấp: ANSHanoi
Hãng sản xuất: NSD
Ứng dụng sản phẩm: Automotive
Bộ mã hóa vòng quay VLS-256PW 200B NSD Vietnam
Bộ mã hóa vòng quay VLS-256PW 200B NSD Vietnam là Loại: Linear Absolute Encoder (ABSOCODER). Đây l Cảm biến không tiếp xúc, sử dụng thay đổi độ từ thẩm (magnetic reluctance) để đo vị trí tuyệt đối
Thông tin Bộ mã hóa vòng quay VLS-256PW 200B NSD Vietnam
-
Model đầy đủ: VLS‑256PW200B
-
Hãng sản xuất: NSD Corporation (Nhật Bản)
-
Loại: Linear Absolute Encoder (ABSOCODER)
-
Cơ chế: Cảm biến không tiếp xúc, sử dụng thay đổi độ từ thẩm (magnetic reluctance) để đo vị trí tuyệt đối
-
Tổng vị trí tuyệt đối – không mất dữ liệu khi mất nguồn
-
Độ phân giải cao đến ~3.9 µm – thích hợp ứng dụng chế tạo chính xác
-
Cơ cấu không tiếp xúc → độ bền cao, giảm mài mòn
-
Chống rung – sốc tốt – phù hợp môi trường công nghiệp nặng
-
Cáp dài – linh hoạt lắp đặt, kể cả trong ứng dụng robot
Thông số Bộ mã hóa vòng quay VLS-256PW 200B NSD Vietnam
Thông số | Chi tiết |
---|---|
Dải đo tuyệt đối | 256 mm |
Độ phân giải | 0.00390625 mm (≈ 3.9 µm) im-tek.com+1imssupply.com+1imssupply.com |
Tốc độ cơ học tối đa | 1000 mm/s |
Sai số tuyến tính | ±0.05 mm tối đa |
Kích thước sensor | Đến ~396 mm chiều dài (tùy dài stroke 256 mm) |
Vật liệu & bảo vệ | Vỏ kim loại, cấp bảo vệ IP40 (chuẩn JEM 1030) |
Khả năng chịu rung/sốc | Rung 11 G, sốc 200 G (theo chuẩn JIS) |
Dải nhiệt độ hoạt động | ‑20 °C đến +60 °C, bảo quản ‑30 °C đến +90 °C |
Khối lượng | ~0.9 kg |
Chiều dài dầu cáp | Tùy chọn – tiêu chuẩn tới 100 m (thích hợp ứng dụng robot/hot environments) |
Ứng dụng các thiết bị NSD vietnam
-
Ngành Tự động hóa và Robot
-
Định vị chính xác vị trí cánh tay robot.
-
Điều khiển động cơ servo hoặc stepper.
-
Phản hồi tốc độ và vị trí trong hệ thống truyền động servo.
-
2. Dây chuyền sản xuất / Máy móc công nghiệp
-
Điều khiển và giám sát tốc độ băng tải.
-
Phát hiện chiều quay và đếm vòng quay trục chính trong máy CNC, máy ép, máy tiện.
-
Giám sát vị trí trục vít me trong máy đóng gói, máy dán nhãn.
-
3. Máy xây dựng và thiết bị nâng hạ
-
Theo dõi vị trí cần cẩu, chiều cao nâng.
-
Kiểm soát vị trí và tốc độ của xi lanh thủy lực, cơ cấu quay.
-
4. Ngành Giao thông / Đường sắt
-
Đo tốc độ bánh xe trong hệ thống điều khiển phanh.
-
Định vị chính xác toa tàu trên đường ray (ứng dụng encoder từ tính của NSD).
-
5. Ngành thực phẩm và đồ uống
-
Kiểm soát tốc độ và vị trí cuộn bao bì, tem nhãn.
-
Vận hành đồng bộ các bộ phận đóng gói tự động.
-
6. Ngành năng lượng
-
Theo dõi vị trí cánh gió trong tua bin gió.
-
Giám sát vị trí trong hệ thống điều khiển van hoặc rotor trong máy phát điện...
Xem thêm bản vẽ sản phẩm, tại đây
