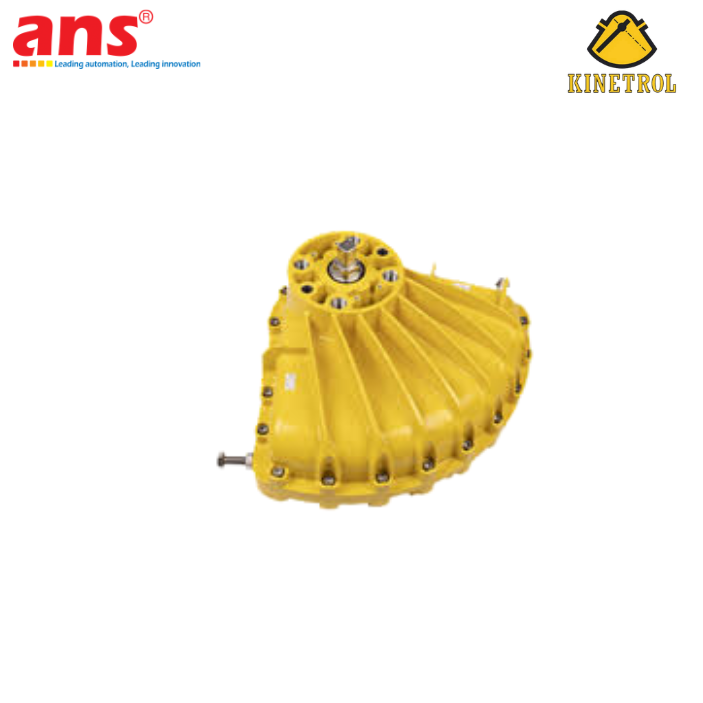

Bộ truyền động Model 10 103-700EL1000 Kinetrol

Bộ truyền động Model 10 103-700EL1000 Kinetrol  được sử dụng khi cần điều khiển góc mở của van một cách tự động và chính xác, thay vì chỉ đóng/mở hoàn toàn

Thông tin chung Bộ truyền động Model 10 103-700EL1000 Kinetrol

Thông số kỹ thuật Bộ truyền động Model 10 103-700EL1000 Kinetrol

  • Hệ thống hoạt động theo chu trình:

    PLC/DCS → tín hiệu 4–20 mA → EL Positioner → Servo Valve → khí nén → Actuator Model 10 → trục van

    Cụ thể:

    1. PLC/DCS gửi tín hiệu điều khiển 4–20 mA.
    2. Bộ định vị EL nhận và xử lý tín hiệu.
    3. EL Positioner điều khiển van servo tỷ lệ.
    4. Van servo điều chỉnh lượng khí cấp vào actuator.
    5. Actuator Model 10 tạo mô-men xoắn làm quay trục van.
    6. Cơ cấu phản hồi vị trí giúp bộ định vị xác định góc quay hiện tại.
    7. Actuator tiếp tục điều chỉnh cho đến khi đạt vị trí yêu cầu.

    Bộ định vị EL hỗ trợ hiệu chuẩn và điều chỉnh tại hiện trường, đồng thời có thể thiết lập chiều quay CW/CCW mà không cần thay đổi cấu trúc bên trong actuator.

    Giải thích cấu hình mã hàng

    103-700EL1000

    Có thể hiểu đây là cấu hình của:

    Actuator Model 10 + EL Positioner + CW + Angle Retransmit

    Trong đó:

    Model 10
    → Kích thước/cấp mô-men của bộ truyền động Kinetrol.

    EL Positioner
    → Bộ định vị điện-khí nén sử dụng tín hiệu điều khiển 4–20 mA.

    CW
    → Cấu hình chiều quay theo chiều kim đồng hồ.

    Angle Retransmit
    → Có chức năng truyền lại tín hiệu/thông tin vị trí góc của actuator.

    Catalog sản phẩm cũng liệt kê 103-700EL0000 là Model 10 với EL Positioner CW, trong khi 103-700EL1000 bổ sung chức năng Angle Retransmit.

    Thông số kỹ thuật chính

  • Thông số 103-700EL1000
    Hãng sản xuất Kinetrol
    Loại thiết bị Bộ truyền động khí nén xoay
    Model Model 10
    Mã sản phẩm 103-700EL1000
    Cấu hình Actuator + EL Positioner
    Chiều quay CW
    Angle Retransmit Có
    Mô-men xoắn đầu ra 416 Nm tại 7 bar / 100 psi
    Góc điều chỉnh 78° – 100°
    Thể tích xilanh 62,5 in³ / 1.025 cm³
    Khí cấp cho EL 3,5 – 7 bar
    Tín hiệu điều khiển 4–20 mA
    Nhiệt độ hoạt động EL -20 đến +70°C
    Lưu lượng khí 3,3 scfm / 93 L/min @ 5,5 bar
    Độ lặp lại < 0,7% span
    Độ trễ < 0,7% span
    Độ nhạy < 0,1 mA
    Cấp bảo vệ EL IP65 / NEMA 4X
    Khối lượng actuator Khoảng 5,4 kg, không bao gồm coupling
    Khối lượng EL Positioner Khoảng 2,95 kg
