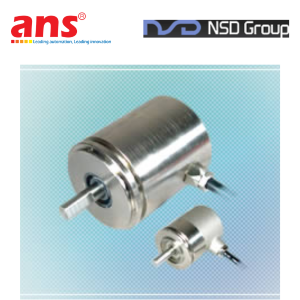

NSD Vietnam VRE-P028SAC Absocoder
Xuất sứ: NHẬT BẢN
Nhà cung cấp: ANSHanoi
Hãng sản xuất: NSD
Ứng dụng sản phẩm: Automotive
Bộ cảm biến tuyến tính VRE-P028SAC NSD Vietnam
Bộ cảm biến tuyến tính VRE-P028SAC NSD Vietnam là Cảm biến ABSOCODER loại một vòng VRE, cảm biến cơ điện đo vị trí góc khi có sự thay đổi từ trở.
Thông tin Bộ cảm biến tuyến tính VRE-P028SAC NSD Vietnam
-
Model: VRE-P028SAC
-
Hãng: NSD Corporation (Nhật Bản)
-
Loại: Single‑turn Absolute rotary encoder (ABSOCODER) – đo vị trí quay tuyệt đối qua cảm biến từ tính
-
Kiểu lắp: Servo-mount, trục dạng phẳng (flat shaft) và đầu nối dây (cable and connector)
Thông số Bộ cảm biến tuyến tính VRE-P028SAC NSD Vietnam
Mục | Đặc điểm kỹ thuật | ||
---|---|---|---|
Mô hình cảm biến | VRE-P028 | VRE-P062 | |
Tổng số lượt quay | 1 | ||
Số lượng các đơn vị | 8192(2 13 ) | ||
Khối lượng (kg) | 0,25 | 1.3 | |
Lỗi tuyến tính (°độ) | Tối đa 1,5 | Tối đa 1 | |
Mô men quán tính | kg・m2 { kgf・cm・s2 } | 9,3×10 -8 {9,5×10 -7 } | 6,4×10 -6 {6,5×10 -5 } |
Mô men khởi động | N・m{kgf・cm} | 1,5×10 -3 {0,015} hoặc ít hơn | 4,9×10 -2 {0,5} hoặc ít hơn |
Tải trọng trục cho phép | Bán kính (N {kgf}) | 15{1,5} | 98{10} |
Lực đẩy (N {kgf}) | 9.8 {1.0} | 49 {5} | |
Tốc độ cơ học cho phép | 6000 | 3600 | |
Nhiệt độ môi trường | Hoạt động(℃) | -20 ~ +60 | |
Lưu trữ(℃) | -30 ~ +90 | ||
Khả năng chống rung | 2.0×10 2 m/s 2 {20G} 2000Hz lên/xuống 4h, tiến/lùi 2h, tuân thủ tiêu chuẩn JIS D1601 | ||
Chống sốc | 4,9×10 3 m/s 2 {500G} 0,5ms lên/xuống/tiến/lùi 3 lần mỗi lần, tuân thủ tiêu chuẩn JIS C5026 | ||
Xếp hạng bảo vệ | IP40 (JEM1030) | IP52f(JEM1030) | |
Chiều dài cáp cảm biến tối đa | Cáp tiêu chuẩn (m) | 100(3P-S) | |
Cáp robot (m) | 100(3P-RBT) | ||
Cáp cảm biến kết nối (m) | 2 |
Ứng dụng các thiết bị NSD vietnam
-
Ngành Tự động hóa và Robot
-
Định vị chính xác vị trí cánh tay robot.
-
Điều khiển động cơ servo hoặc stepper.
-
Phản hồi tốc độ và vị trí trong hệ thống truyền động servo.
-
2. Dây chuyền sản xuất / Máy móc công nghiệp
-
Điều khiển và giám sát tốc độ băng tải.
-
Phát hiện chiều quay và đếm vòng quay trục chính trong máy CNC, máy ép, máy tiện.
-
Giám sát vị trí trục vít me trong máy đóng gói, máy dán nhãn.
-
3. Máy xây dựng và thiết bị nâng hạ
-
Theo dõi vị trí cần cẩu, chiều cao nâng.
-
Kiểm soát vị trí và tốc độ của xi lanh thủy lực, cơ cấu quay.
-
4. Ngành Giao thông / Đường sắt
-
Đo tốc độ bánh xe trong hệ thống điều khiển phanh.
-
Định vị chính xác toa tàu trên đường ray (ứng dụng encoder từ tính của NSD).
-
5. Ngành thực phẩm và đồ uống
-
Kiểm soát tốc độ và vị trí cuộn bao bì, tem nhãn.
-
Vận hành đồng bộ các bộ phận đóng gói tự động.
-
6. Ngành năng lượng
-
Theo dõi vị trí cánh gió trong tua bin gió.
-
Giám sát vị trí trong hệ thống điều khiển van hoặc rotor trong máy phát điện...
