Đồng hồ đo lưu lượng SYS-10-1110-01O1 Onicon

Xuất sứ: USA

Nhà cung cấp: ANShanoi

Hãng sản xuất: Onicon Vietnam

Ứng dụng sản phẩm: Automotive

Liên hệ tư vấn

Ms Bích Ngà

bichnga-sales@ansgroup.asia

0937856572

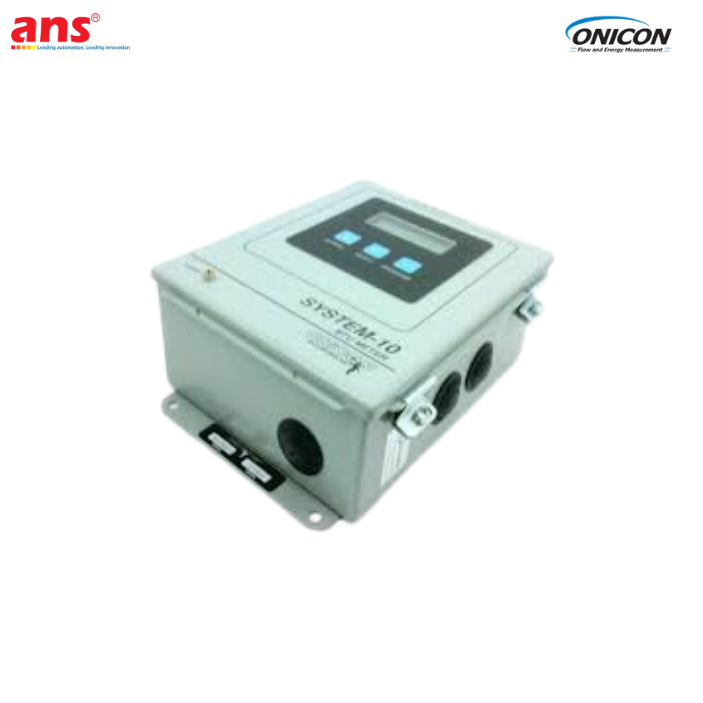

Đồng hồ đo lưu lượng SYS-10-1110-01O1 Onicon

Đồng hồ đo lưu lượng SYS-10-1110-01O1 Onicon hệ thống đo nhiệt lượng (BTU Meter) được thiết kế để tính toán chính xác năng lượng nhiệt truyền tải trong các hệ thống nước nóng



Thông tin Đồng hồ đo lưu lượng SYS-10-1110-01O1 Onicon

  • Model: SYS-10-1110-01O1
    Hãng: ONICON Incorporated
    Loại: BTU Meter
    Dòng sản phẩm: System-10 Series

Thông số Đồng hồ đo lưu lượng SYS-10-1110-01O1 Onicon

SYS-10-1110-01O1 thuộc dòng System-10 của ONICON, là hệ thống đo BTU hoàn chỉnh bao gồm:

  • BTU Processor
  • Flow Meter
  • Dual matched RTD sensors
  • LCD Display
  • Communication Interface

Thiết bị thực hiện:

  • Đo lưu lượng chất lỏng
  • Đo nhiệt độ Supply và Return
  • Tính Delta-T
  • Tính công suất nhiệt tức thời
  • Tổng hợp năng lượng tiêu thụ

Khác với flow meter thông thường chỉ đo lưu lượng, SYS-10-1110-01O1 đồng thời cung cấp:

  • Flow Rate
  • Supply Temperature
  • Return Temperature
  • Delta-T
  • BTU Rate
  • Total Energy

Điều này cho phép:

  • Monitoring tải lạnh
  • Energy billing
  • Chiller efficiency monitoring
  • HVAC performance analysis
  • Energy cost allocation

Theo ONICON, System-10 là “custom calibrated system” với toàn bộ cảm biến được hiệu chuẩn đồng bộ theo từng ứng dụng nhằm đảm bảo độ chính xác cao của toàn hệ thống

Thuộc tính Thông số
Loại thiết bị BTU Meter
Dòng sản phẩm System-10
Chất lỏng đo Water / Water-Glycol
Kiểu flow meter Turbine / Electromagnetic / Ultrasonic / Vortex
Đầu vào nhiệt độ Dual matched RTD sensors
Độ chính xác nhiệt độ Better than ±0.15°F
Độ chính xác calculator ±0.05%
Hiển thị LCD backlit display
Đơn vị đo BTU, kWh, Tons
Analog output 4–20 mA / 0–10 V
Pulse output Có
Communication BACnet, MODBUS, LonWorks, N2, Siemens P1
Nguồn cấp 24 VAC / 120 VAC / 240 VAC
Chuẩn bảo vệ NEMA 4 / NEMA 13
Nhiệt độ môi trường -29 … 60°C
Kiểu lắp đặt Wall Mount
Calibration NIST Traceable Calibration
Data logging Có

Ứng dụng thiết bị Đồng hồ đo nhiệt lượng Onicon



  • Chiller Plant Monitoring
  • District Cooling System
  • District Heating System
  • Commercial Buildings

  • Các thông số đo lường

    SYS-10-1100-01O1 có thể cung cấp các giá trị:

  • Instantaneous Flow Rate
  • Supply Temperature
  • Return Temperature
  • Temperature Difference (ΔT)
  • Thermal Power (kW)
  • Cooling Tons
  • BTU/hr
  • Totalized Energy
  • Alarm Status
  •
  • Hospital HVAC System
  • Pharmaceutical Plant
  • Food & Beverage Factory
  • Semiconductor Factory
  • Data Center Cooling System
  • Energy Billing System

Xem thêm sản phẩm ANS Hanoi cung cấp

STT Model Seri Description
1 SYS-10-1100-01O1 SYS-10 BTU meter
2 SYS-10-1100-01O1-501 SYS-10 BTU meter
3 SYS-10-1100-01O2 SYS-10 BTU meter
4 SYS-10-1100-01S1 SYS-10 BTU meter
5 SYS-10-1100-01S2 SYS-10 BTU meter
6 SYS-10-1101-01O1 SYS-10 BTU meter
7 SYS-10-1101-01O2 SYS-10 BTU meter
8 SYS-10-1101-01S2 SYS-10 BTU meter
9 SYS-10-1101-01S6 SYS-10 BTU meter
10 SYS-10-1102-01O1 SYS-10 BTU meter
11 SYS-10-1102-01O2 SYS-10 BTU meter
12 SYS-10-1102-01S2 SYS-10 BTU meter
13 SYS-10-1110-01O1 SYS-10 BTU meter
14 SYS-10-1110-01O1-104 SYS-10 BTU meter
15 SYS-10-1110-01O1-501 SYS-10 BTU meter
16 SYS-10-1110-01O2 SYS-10 BTU meter
17 SYS-10-1110-01O2-501 SYS-10 BTU meter
18 SYS-10-1110-01S1 SYS-10 BTU meter
19 SYS-10-1110-01S2 SYS-10 BTU meter
20 Sys-10-1110-01S3 Sys-10 BTU meter
21 SYS-10-1110-01S4 SYS-10 BTU meter
22 SYS-10-1110-01S5 SYS-10 BTU meter
23 SYS-10-1110-01S6 SYS-10 BTU meter
