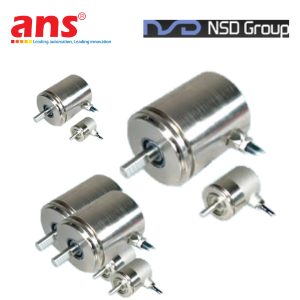

VRE-P062SBC bộ mã hóa vòng quay NSD Vietnam
Xuất sứ: NHẬT BẢN
Nhà cung cấp: ANSHanoi
Hãng sản xuất: NSD
Ứng dụng sản phẩm: Automotive
Ms Bích NgàVRE‑P062SBC bộ mã hóa vòng quay NSD Vietnam
VRE‑P062SBC bộ mã hóa vòng quay NSD Vietnam là Bộ mã hóa quay tuyệt đối single‑turn (ABSOCODER), dùng công nghệ cảm biến từ học không tiếp xúc
Thông tin VRE‑P062SBC bộ mã hóa vòng quay NSD Vietnam
-
Model: VRE‑P062SBC
-
Hãng: NSD Corporation (Nhật Bản)
-
Loại: Bộ mã hóa quay tuyệt đối single‑turn (ABSOCODER), dùng công nghệ cảm biến từ học không tiếp xúc
-
Kiểu lắp: Servo‑mount (loại S), trục có then (shaft with keyway B), có cáp và đầu nối (connector type “C”)
Thông số VRE‑P062SBC bộ mã hóa vòng quay NSD Vietnam
| Mục | Đặc điểm kỹ thuật | ||
|---|---|---|---|
| Mô hình cảm biến | VRE-P028 | VRE-P062 | |
| Tổng số lượt quay | 1 | ||
| Số lượng các đơn vị | 8192(2 13 ) | ||
| Khối lượng (kg) | 0,25 | 1.3 | |
| Lỗi tuyến tính (°độ) | Tối đa 1,5 | Tối đa 1 | |
| Mô men quán tính | kg･m2 { kgf･cm･s2 } | 9,3×10 -8 {9,5×10 -7 } | 6,4×10 -6 {6,5×10 -5 } |
| Mô men khởi động | N･m{kgf･cm} | 1,5×10 -3 {0,015} hoặc ít hơn | 4,9×10 -2 {0,5} hoặc ít hơn |
| Tải trọng trục cho phép | Bán kính (N {kgf}) | 15{1,5} | 98{10} |
| Lực đẩy (N {kgf}) | 9.8 {1.0} | 49 {5} | |
| Tốc độ cơ học cho phép | 6000 | 3600 | |
| Nhiệt độ môi trường | Hoạt động(℃) | -20 ～ +60 | |
| Lưu trữ(℃) | -30 ～ +90 | ||
| Khả năng chống rung | 2.0×10 2 m/s 2 {20G} 2000Hz lên/xuống 4h, tiến/lùi 2h, tuân thủ tiêu chuẩn JIS D1601 | ||
| Chống sốc | 4,9×10 3 m/s 2 {500G} 0,5ms lên/xuống/tiến/lùi 3 lần mỗi lần, tuân thủ tiêu chuẩn JIS C5026 | ||
| Xếp hạng bảo vệ | IP40 (JEM1030) | IP52f(JEM1030) | |
| Chiều dài cáp cảm biến tối đa | Cáp tiêu chuẩn (m) | 100(3P-S) | |
| Cáp robot (m) | 100(3P-RBT) | ||
| Cáp cảm biến kết nối (m) | 2 | ||
Ứng dụng các thiết bị NSD vietnam
1. Ngành Tự động hóa và Robot
Định vị chính xác vị trí cánh tay robot.
Điều khiển động cơ servo hoặc stepper.
Phản hồi tốc độ và vị trí trong hệ thống truyền động servo.
2. Dây chuyền sản xuất / Máy móc công nghiệp
Điều khiển và giám sát tốc độ băng tải.
Phát hiện chiều quay và đếm vòng quay trục chính trong máy CNC, máy ép, máy tiện.
Giám sát vị trí trục vít me trong máy đóng gói, máy dán nhãn.
3. Máy xây dựng và thiết bị nâng hạ
Theo dõi vị trí cần cẩu, chiều cao nâng.
Kiểm soát vị trí và tốc độ của xi lanh thủy lực, cơ cấu quay.
4. Ngành Giao thông / Đường sắt
Đo tốc độ bánh xe trong hệ thống điều khiển phanh.
Định vị chính xác toa tàu trên đường ray (ứng dụng encoder từ tính của NSD).
5. Ngành thực phẩm và đồ uống
Kiểm soát tốc độ và vị trí cuộn bao bì, tem nhãn.
Vận hành đồng bộ các bộ phận đóng gói tự động.
6. Ngành năng lượng
Theo dõi vị trí cánh gió trong tua bin gió.
Giám sát vị trí trong hệ thống điều khiển van hoặc rotor trong máy phát điện...
Xem thêm bản vẽ sản phẩm, tại đây
