VRE-P062FAC bộ mã hóa vòng quay NSD Vietnam

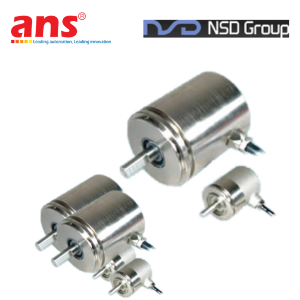

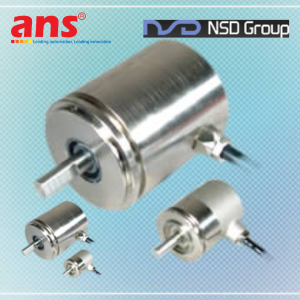

VRE-P062FAC bộ mã hóa vòng quay NSD Vietnam là Bộ mã hóa quay tuyệt đối single‑turn (ABSOCODER), dùng công nghệ cảm biến từ học không tiếp xúc



Thông tin VRE-P062FAC bộ mã hóa vòng quay NSD Vietnam

  • Model: VRE‑P062FAC

  • Hãng: NSD Corporation (Nhật Bản)

  • Loại: Single‑turn Absolute Rotary Encoder – đo vị trí góc quay tuyệt đối 1 vòng bằng công nghệ từ tính không tiếp xúc e

  • Kiểu lắp: Flange-mount (F), trục phẳng flat shaft (A), đầu nối cáp tích hợp

Thông số VRE-P062FAC bộ mã hóa vòng quay NSD Vietnam

Thông số Giá trị / Mô tả
Độ phân giải 2¹³ = 8192 bước/vòng (~±0.044°)
Sai số tuyến tính tối đa ≤ 1° (phiên bản P062)
Tốc độ quay cơ khí tối đa 3600 rpm
Moment quán tính 6.4×10⁻⁶ kg·m²
Mô-men khởi động ≤ 4.9×10⁻² N·m
Tải trục cho phép Radial 98 N, Thrust 49 N
Chống rung / sốc Rung 20 G, sốc 500 G theo tiêu chuẩn JIS
Nhiệt độ hoạt động –20 °C đến +60 °C
Cấp bảo vệ IP40 (có thể nâng lên IP52f)
Chiều dài cáp tiêu chuẩn 100 m (standard/robotic)
Khối lượng ~1.3 kg

Ứng dụng các thiết bị NSD vietnam

1. Ngành Tự động hóa và Robot

Định vị chính xác vị trí cánh tay robot.

Điều khiển động cơ servo hoặc stepper.

Phản hồi tốc độ và vị trí trong hệ thống truyền động servo.

2. Dây chuyền sản xuất / Máy móc công nghiệp

Điều khiển và giám sát tốc độ băng tải.

Phát hiện chiều quay và đếm vòng quay trục chính trong máy CNC, máy ép, máy tiện.

Giám sát vị trí trục vít me trong máy đóng gói, máy dán nhãn.

3. Máy xây dựng và thiết bị nâng hạ

Theo dõi vị trí cần cẩu, chiều cao nâng.

Kiểm soát vị trí và tốc độ của xi lanh thủy lực, cơ cấu quay.

4. Ngành Giao thông / Đường sắt

Đo tốc độ bánh xe trong hệ thống điều khiển phanh.

Định vị chính xác toa tàu trên đường ray (ứng dụng encoder từ tính của NSD).

5. Ngành thực phẩm và đồ uống

Kiểm soát tốc độ và vị trí cuộn bao bì, tem nhãn.

Vận hành đồng bộ các bộ phận đóng gói tự động.

6. Ngành năng lượng

Theo dõi vị trí cánh gió trong tua bin gió.

Giám sát vị trí trong hệ thống điều khiển van hoặc rotor trong máy phát điện...​​
